当社の接地銅板(アース板)は極めて高純度の銅板を使用しており、またその広大な接地面積は従来の
いわゆる「アース棒」をはるかにしのぎます。

通常建築用の他、官公庁仕様(建設省、住宅公団等)、特殊仕様等、
お客様のニーズに合わせた製品を超短納期、低価格にてご提供いたします。



接地銅板(アース板)解説

一般呼称  「接地極銅板」(アース銅板)

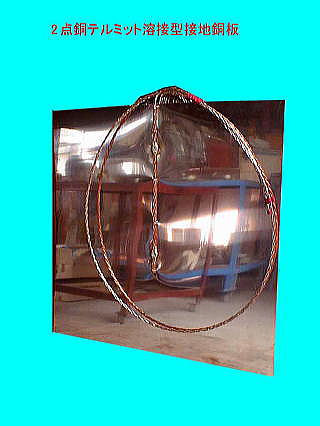

民間工事用接地銅板            2点銅テルミット溶接型設置銅板  (3点溶接型も有ります)

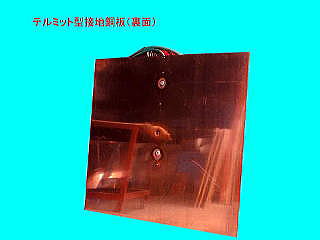

                             テルミットアース板(当社呼称)

                           他社呼称で 「銅テルミット型」
                                   「テルミット型」
同一規格品です。
                                   「トーカミット型」
                                   「テイカウエルド型




銅テルミット溶接とは??

銅板と銅線の接続部に専用器具(モールド)をセットし、
酸化銅とアルミ紛を主成分とするパウダーをモールドに充填する。

このパウダーに点火するとアルミ紛が酸化銅の酸を除き銅(95%)
が残る化学反応を起こす。
この反応を金属のテルミット反応と呼ぶ。

この場合の反応熱は約1700℃であり、これにより融解した高温の
パウダーの銅が銅板と銅線の接続部に流入してこれを融解し一体となった
銅の融解金属が出来る。
即ち接続(溶接)される。

融解した銅はブロンズ系の銅となる。
通常銅の融解点は1083℃、これに対して反応熱は1700℃である。



官公庁仕様接地銅板

ロウ付けの接地銅板(アース板)で次の5種類が有ります。

.

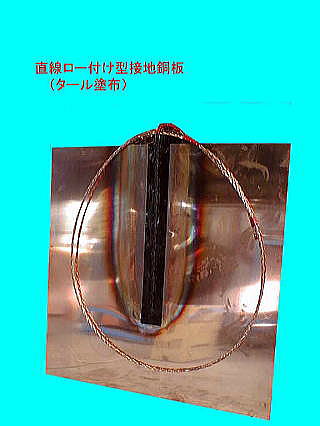

直線ロウ付け 建設省仕様
直線型両面ロウ付け 住宅都市整備公団仕様・日建設計仕様
銅板両面銅帯リベット打ちロウ付け 建設省仕様・住宅都市整備公団仕様・日建設計仕様

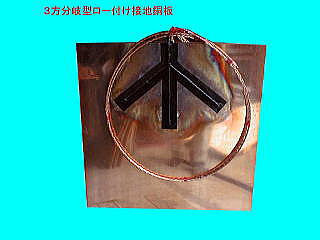

三方分岐型ロウ付け 建設省仕様
五方分岐型ロウ付け 特殊仕様(現在ほとんど使われていません)
.

ロウ付けには 「銅ロウ付け」、「黄銅ロウ付け」、「銀ロウ付け」、「半田ロウ付け」と有りますが
当社は通常「銅ロウ付け」で製作しております。

なぜならアース板には銅ロウ付けが最も適し、かつ優れているのでこの方法を適用しております。



ロウ付けの注意点

リード線    リード線の種類によっては各ロウ付けが出来ない物もあります。

      直線型ロウ付けの出来るもの                リード線の太さ14mu以上

      三方分岐型ロウ付けの出来るもの     リード線の太さ     鬼撚線 40と60muのみ
                                             IV線  22〜100mu

      両面リベットロウ付けの出来るもの      リード線の太さ    鬼撚線 40と60muのみ
                                               IV線  38と60muのみ



官公庁仕様

建設省仕様のアース板には3種類あるので各現場にて確認してください。
通常、特に指定のない場合は「直線型ロウ付け」の場合が多いです。
次に多いのが「三方分岐型ロウ付け」です。

公団仕様の場合は住宅都市整備公団か道路公団かその他の公団か確認してください。
通常、道路公団は建設省仕様です。

カッパータイトアース板

通常の避雷針アースには規格外の為使用できませんのでご注意ください。

当社にて通常受注可能な接地銅板(アース板)

   銅板の接地銅板(アース板)・・・・・・・・・・・・・・・・・・・・・・・・テルミットアース板、ロウ付けアース板
   錫メッキの接地銅板(アース板)
   ステンレスステンレス板の接地銅板(アース板)・・・・・・・・・テルミットアース板のみ
   亜鉛メッキ鋼板のアース板・・・・・・・・・・・・・・・・・・・・・・・・・テルミットアース板のみ
   カッパ−タイトアース板


リード線の種類

   鬼撚銅線・・・鬼撚線の太さは40・60・100muの3種類のみ
    IV線・・・・・・被服のビニール色は指定出来ますが通常グリーンが指定色となります。
   GV線
   裸硬銅撚線
   裸軟銅撚線

接地銅板お見積りフォーム

下記項目の@〜Eまでの内容を選択してください。当日、遅くても翌日にはご解答差し上げます。
お急ぎの場合、直接電話番号にご連絡下さい。

@接地銅板 仕様・・・・・・民間工事用*建設省仕様*住宅都市整備公団仕様*日建設計仕様*その他仕様

A接地銅板 種類・・・・・・2点テルミット型*3点テルミット型*直線ロウ付け型*両面銅帯リベットロウ付け型*
                3方分岐ロウ付け型*5方分岐ロウ付け型

B接地銅板 寸法・・・・・・1.2×900×900*1.5×250×500*1.5×600×600*1.5×900×900*1.5×1000×1000
                1.6×900×900

Cリード線  種類・・・・・・IV5.5*IV8*IV14*IV22*IV38*IV60*IV100*IV150*IV200*LH40*LH60*LH100

Dリード線  寸法・・・・・・注メーター数で指定してください。

E納入方法    ・・・・・・引き取り*直送*速配
